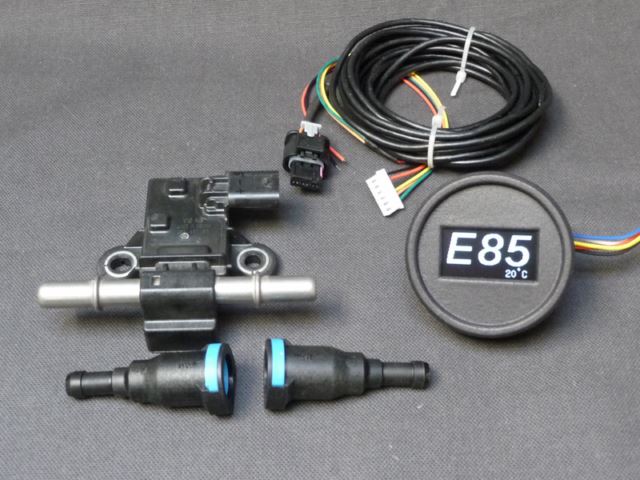

Boîtier d'affichage du taux d'éthanol et de température carburant avec capteur à connecter sur la ligne de retour, comprenant:
Boîtier afficheur à écran OLED miniature blanc (possibilité bleu turquoise) à microprocesseur
- diamètre de corps 52 mm, diamètre maximum 57 mm
- hauteur totale 21 mm, dont 17 mm en diamètre 52 mm
Mesures:
- Température carburant: -40°C à 125°C
Alimentation: environ 8 à 18 Volts
Connecteur 6 voies:
- entrée 12 V (8 à 18 V)
- masse
- entrée signal capteur
- alimentation capteur
- masse (capteur)
- sortie signal analogique par circuit numérique DAC
Spécifications de la sortie analogique
Tension de sortie proportionnelle au taux d'éthanol dans le carburant; la gamme de tensions de sortie est personnalisable.
Par défaut: de 0V pour du E00 à 5V pour du E100 (et toutes valeurs intermédiaires proportionnelles).
Possibilité d'une tension particulière en cas d'erreur capteur ou carburant; par ex. 0V (valeur possible car le carburant E00 n'existe pas, c'est minimum E05), ou 5V avec gamme de mesure réduite à 0V - 4.5 V
Fabrication unitaire, boîtier nylon.
Capteur électronique de taux d'éthanol et température, avec connectique
- Quick Connect pour durit de diamètre intérieur 8 mm
- faisceau comprenant: connecteur spécifique capteur (3 broches étanche) et connecteur boîtier (6 broches)
- fixation du capteur: entraxe 49 mm, diamètre 6 mm
Alimentation: gérée par le boîtier
Installation, IMPORTANT
- le capteur de carburant doit être installé sur la ligne de RETOUR, càd sur la ligne basse pression
- pour la protection de l'écran OLED, le boîtier ne doit pas être alimenté en permanence, prévoir une alimentation Accessoires ou Contact
- l'alimentation électrique du boîtier est protégée contre les inversions et dans une certaine mesure contre les surtensions (maximum absolu 20V temporaire;la destruction du régulateur de tension interne est possible à cette tension en fonction de la tolérance produit)
- les lignes du capteur (entrée signal et alimentation) ne sont pas protégées: éviter tout contact avec la masse, et en particulier une alimentation 12V.
|
|
|
|
|
|
